X9ADHS X9MOVTADHS 8 بوصة CCTV تستر مراقب CCTV HD 1080P IP كاميرا واي فاي تستر POE UTP 8MP AHD 8MP CVI 8MP TVI فاحص الكاميرا

X9-ADHS دعم اختبار كاميرا IP + اختبار الكاميرا التناظرية + كاميرا AHD اختبار + اختبار كاميرا CVI + اختبار كاميرا TVI + اختبار كاميرا SDI + مقياس مستوى الفيديو + كابل التتبع + اختبار كابل UTP + اختبار كابل RJ45 TDR + HDMI في/خارج + السريع ONVIF + DC12V/3A انتاج الطاقة + RJ45 كابل TDR اختبار CVBS حلقة اختبار بنيت في Wi-Fi48V بو انتاج الطاقة الطاقة.

X9-MOVTADHS دعم وظيفة X9-ADHS ، والميزات المضافة هي: المتعدد الرقمي + عداد الطاقة البصرية + البصرية خطأ لوكاتر + TDR اختبار كابل.

نظرة عامة على المنتج

تم تصميم 8 بوصة تعمل باللمس إب فاحص الكاميرا لصيانة وتركيب إب التناظرية, هد الكاميرات المحورية وكذلك غيرها من المعدات الأمنية. تمكنك دقة 2048X1536 من عرض كاميرات الشبكة عالية الدقة والكاميرات التناظرية بدقة عالية. وحدة تدعم العديد من ONVIF PTZ والتحكم PTZ التناظرية. إضافية ، فإنه مع وظائف أخرى اختبار كابل TDR ، الرقمية متعددة متر ، اختبار كابل UTP وكابل المسح الضوئي الخ غالبا ما يحتاج المثبتون CCTV لحمل مجموعة متنوعة من أدوات اختبار لإكمال عملهم. إذا أخذ الكل في واحد فاحص الكاميرا ، مما يجعل ظروف العمل أكثر أمنا وزيادة الإنتاجية.

إب تستر سيتيم اللغات الدعم

الإنجليزية ، الصينية ، الكورية ، الروسية ، الإيطالية ، الفرنسية ، البولندية ، الإسبانية ، اليابانية ، الألمانية ، التركية ، البرتغالية ، التشيكية

تطبيق

● تركيب وصيانة نظام الدوائر التلفزيونية المغلقة
● تركيب وصيانة مشروع كابلات الشبكة
● كاميرا قبة ، IP TVI CVI AHD SDI 4K H.265 اختبار الكاميرا
●Video انتقال قناة اختبار
●PTZ تحكم

الوظيفة الرئيسية:

كاميرا اختبار:

● شاشة 8 بوصة تعمل باللمس الشبكية ، قرارات 2048*1536
● H.265 & H .264 IP ، 4K عرض الفيديو عبر التيار الرئيسي
● اختبار 8MP TVI ، 3840x2160P 15 fps ، 4xzoom ، سجل الفيديو والتشغيل ، تحكم PTZ محوري وقائمة OSD الدعوة
● 8MP AHD اختبار ، 2560x1944P12.5F/ 20fps ، 4xzoom ، سجل الفيديو والتشغيل ، محوري PTZ & دعوة قائمة OSD
● 8MP اختبار CVI ، 3840x2160P 12.5/15fps ، 4xzoom ، سجل الفيديو والتشغيل ، محوري PTZ & دعوة قائمة OSD
● هد سدي/EX-SDI اختبار الكاميرا ، ودعم 1080P 25/30 فبس *

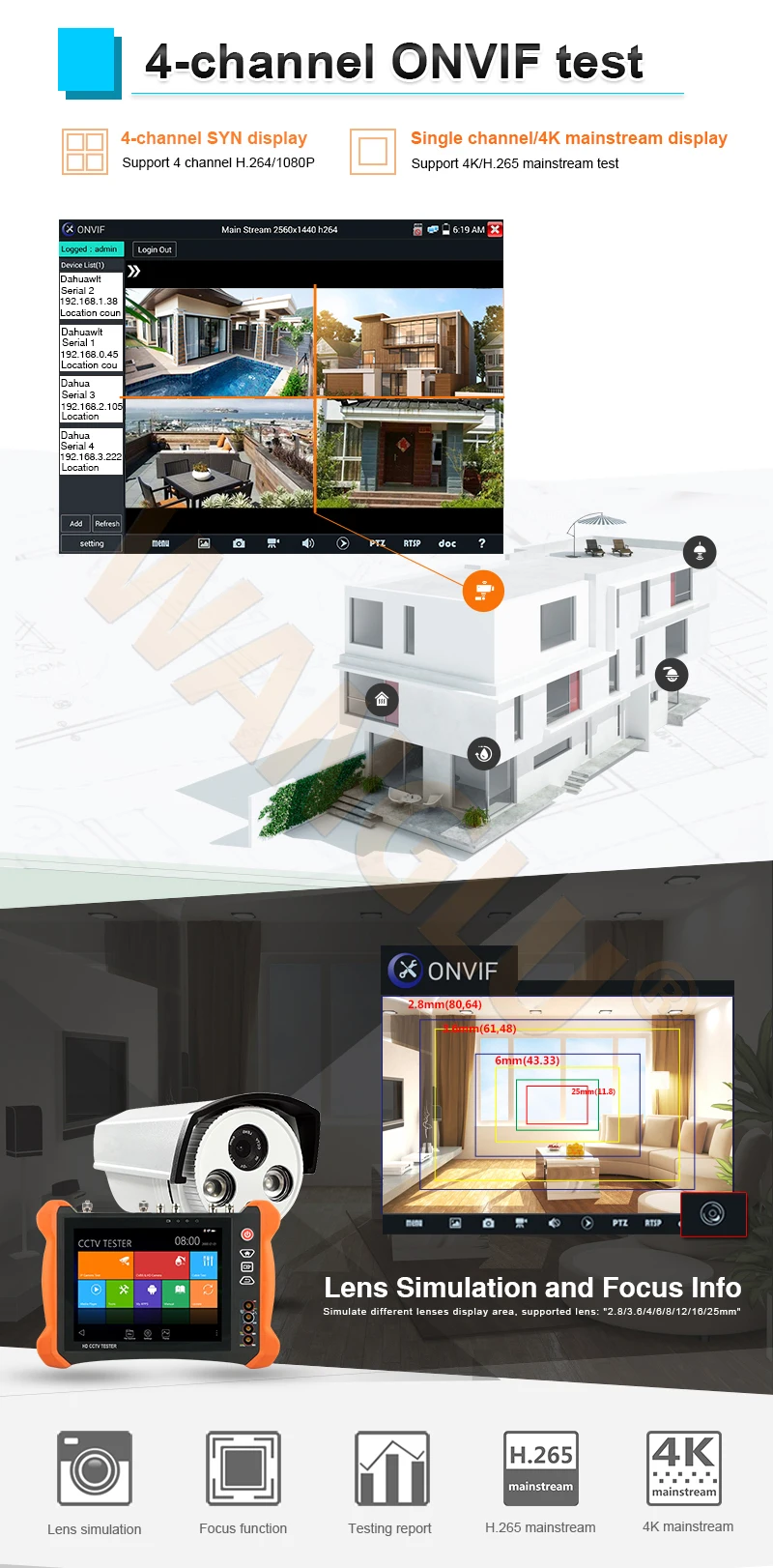

● 4 قناة ONVIF عرض الفيديو في وقت واحد ، 4 قناة عرض ماكس دعم 1080P ، قناة واحدة عرض ماكس دعم 4K
● ONVIF السريع ، تسجيل الدخول التلقائي وعرض الصورة ، إنشاء تقرير الاختبار
● متصفح كروم ، اختبار وتعيين كاميرا محور
● محور ، اختبار كاميرا Hikvision ، أدخل التطبيق ONVIF ، اسم المستخدم المدخلات وكلمة المرور لاختبار
● اختبار كاميرا CVBS والتحكم PTZ
● اختبار IPC (اختبار غير ONVIF) ، أداة اختبار HIK (كاميرا Hikvision) ، أداة اختبار DH (كاميرا Dahua)
● مقياس مستوى الفيديو ، مستوى إشارة الفيديو الذروة ، مستوى إشارة المزامنة ، شريط الألوان كروما قياس المستويات.
● DC12V/3A انتاج الطاقة ، يمكن تشغيل الكاميرا من تيار مستمر 12 الجهد الكهربائي.
● 48 فولت بو انتاج الطاقة الطاقة.
● الفيديو السريع ، فقط عن طريق مفتاح واحد للكشف عن جميع كاميرات الشبكة وعرض السيارات.
● بنيت في واي فاي ، وعرض الصورة من كاميرا لا سلكية ، وخلق نقطة اتصال واي فاي.

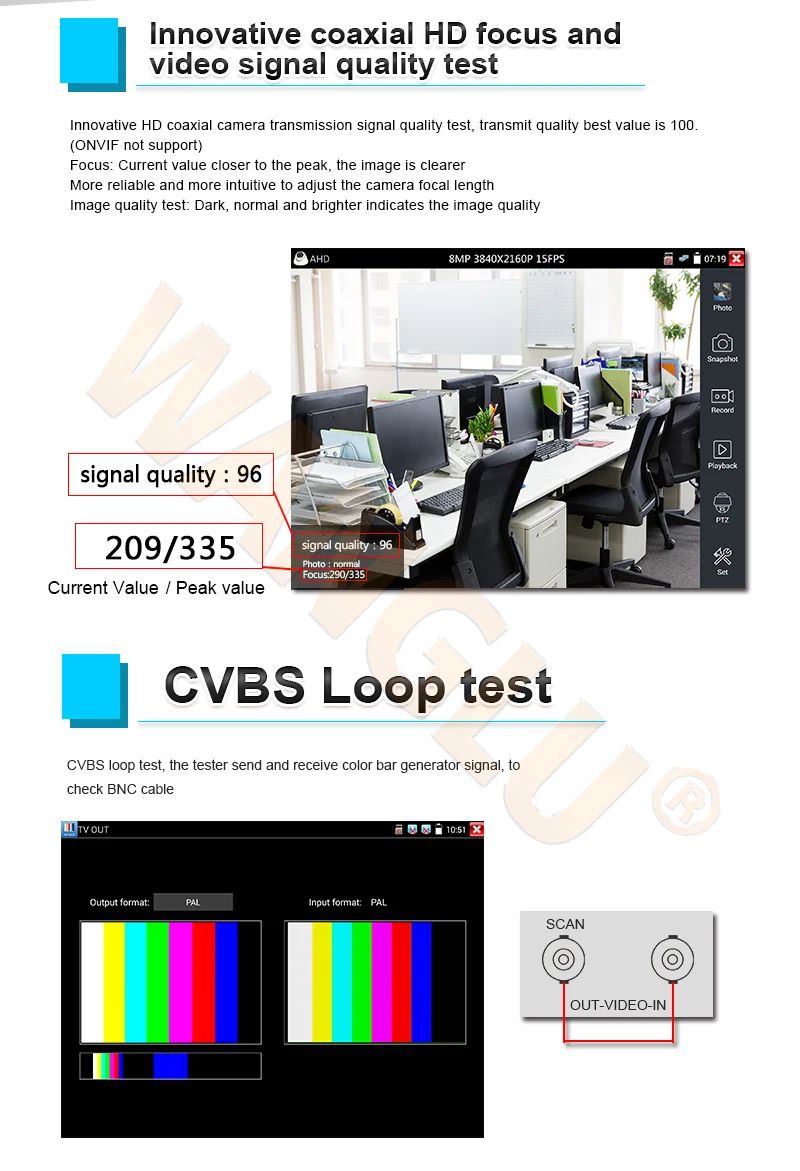

● اختبار حلقة CVBS ، اختبار إرسال واستقبال إشارة مولد شريط اللون ، للتحقق من كابل BNC.
● تعزيز لون شريط مولد ، PAL/NTSC متعدد نظام لون شريط مولد الفيديو

كابل اختبار:
● تحسين اختبار كابل ، كابل UTP ، كابل الهاتف الخ الطلب واختبار الاتصال ، يمكن حفظ تقرير الاختبار ، إذا رقم خاص ، تحتاج مخصصة.
● اختبار كابل RJ45 TDR ، حالة زوج كابل الاختبار ، الطول ، التوهين ، الانعكاسية ، المعاوقة ، الانحراف إلخ.
● كابل التتبع ، البحث كابل BNC ، كابل الشبكة و كابل الهاتف من الكابلات الفوضى.

وظائف أخرى:
● أداة الشبكة: بينغ ، مسح إب ، منفذ فلاش ، خادم دكب ، تتبع الطريق.
● POE ومعلومات الطاقة ، DC12V و PoE الطاقة والجهد الناتج/قياس المدخلات.

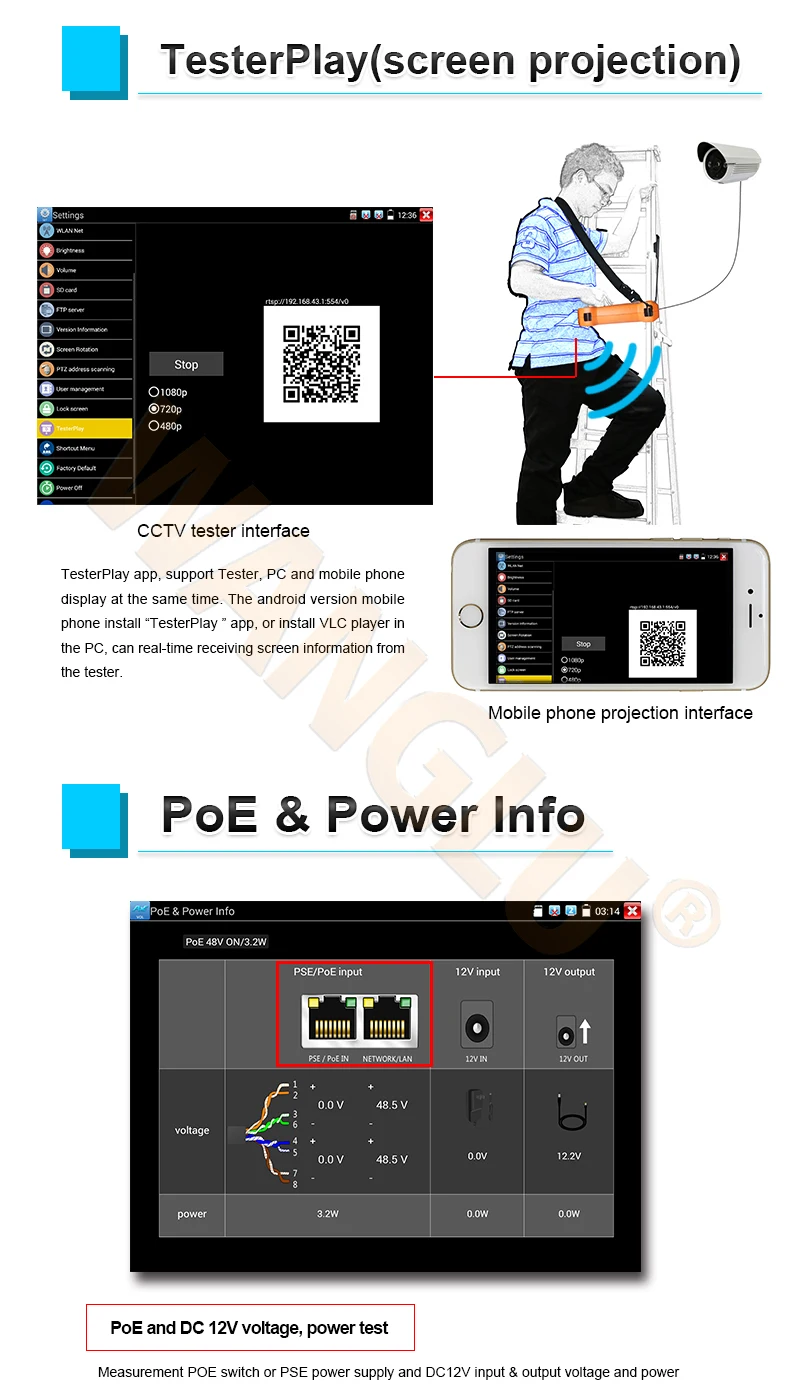

● اختبار اللعب: اختبار ، نسخة أندرويد الهاتف المحمول وعرض الكمبيوتر في نفس الوقت.
● زر الاختصار ، القائمة المنسدلة ، يمكن تحديد قوة بو ، إعداد IP ، CVBS ، معلومات الشبكة المحلية ، HDMI في الخ
● HDM المدخلات ، 720 × 480p /720 × 576p/1280 × 720p /1920 × 1080p /1024 × 768p/1280 × 1024p/1280 × 900p /1440 × 900p العرض ، سجل ولقطة *.
● مراقبة حركة المرور ، عرض منفذ الشبكة أو اتصال واي فاي في الوقت الحقيقي تحميل وتحميل سرعات وغيرها من معلمات الشبكة.
● برنامج التحديث الذاتي ، يمكنك تثبيت التطبيقات مع إصدار أندرويد.
● مشغل الوسائط ، ملفات الفيديو 4K وملفات الوسائط MKV/MP4 اللعب.
● مكتب سريع ، مكتب سريع التطبيق (دعم إكسل ، كلمة ، تنسيق باور بوينت) وثيقة. للتحرير.
● بطاقة SD 8GB بما في ذلك.
● عرض القرار الحقيقي لصور كاميرا IP.
● الصوت في ، ودعم سجل وحفظ الصوت/مصباح LED ، الآلات الحاسبة ، ومشغلات الموسيقى وغيرها من أدوات التطبيق.
● 7.4 فولت/7000 مللي أمبير بطارية ليثيوم أيون بوليمر ، بعد 6 ~ 7 ساعات الشحن ، وقت العمل يستمر 16 ساعة

--------------------- CCTV اختبار مراقب

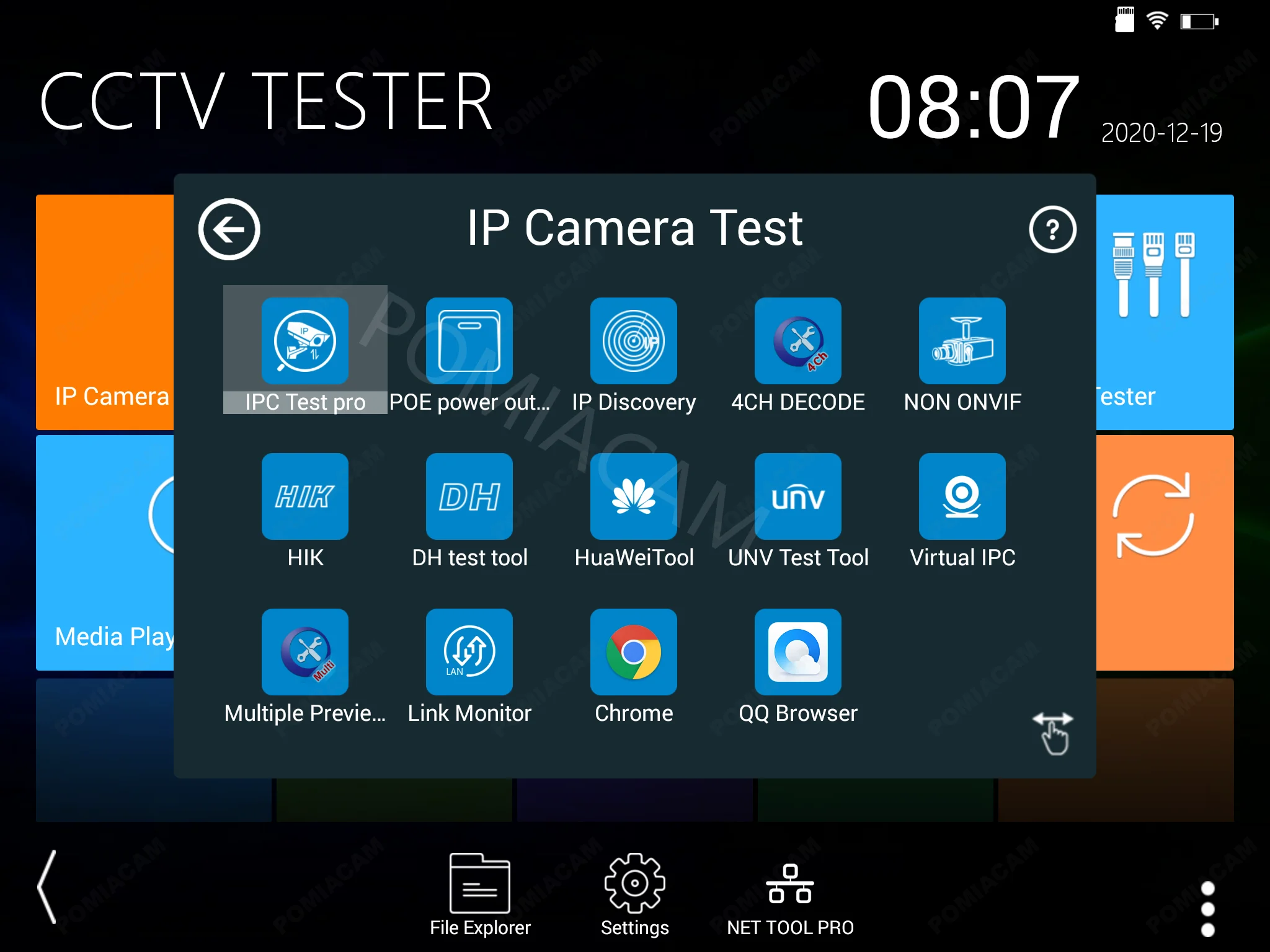

IP كاميرا اختبار

CVBS واختبار كاميرا عالية الدقة

كابل اختبار

مشغل الوسائط أدوات

بلدي تطبيقات

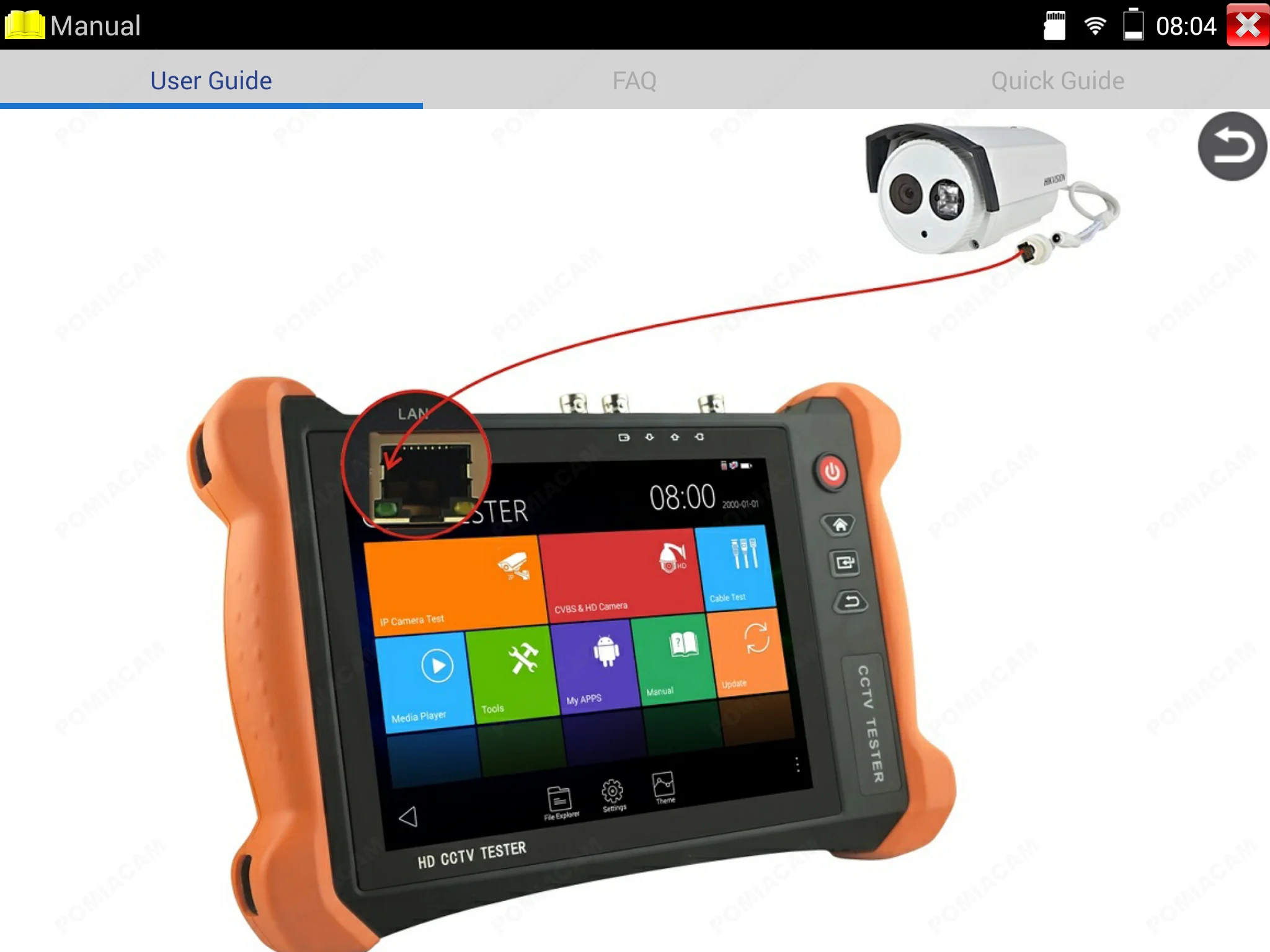

دليل

تحديث

---------------------- IPC فاحص الكاميرا

-بو RJ45 ، بو مدعوم كاميرا IP أو نقطة وصول لاسلكية الاتصال لاختبار ميناء lan ، بو امدادات الطاقة.

-8MP AHD ---- 8MP CVI --- 8MP TVI اختبار الكاميرا ، اختبار الكاميرا SDi. تيار مستمر 12 فولت 3A الإخراج أو RJ45 PTZ التحكم.

التعرف التلقائي على الدقة وعرض تلقائي لصورة الكاميرا المتصلة. دعم محوري PTZ التحكم والدعوة قائمة OSD ، ودعم ما يصل إلى 8MP TVI/CVI/AHD وكاميرات CVBS.

-اختبار TDR: توصيل كابل التمساح كليب إلى منفذ TDR اختبار ، قشر الكابل ، تعريض الكابلات من الأسلاك النحاسية ، الأحمر والأسود التمساح كليب المشابك اختبار كابل النحاس الأساسية ، يجب توصيل الكابل واختبار الاختبار بشكل جيد ، للحصول على نتائج قياس أكثر دقة. (اختبار فقط لاختبار TDR وظيفة اختيارية)

التطبيق: اختبار TDR هو استخدام طريقة انعكاس النبض ، لنقل إشارة النبض للكابل اختبارها ، عندما يكون الكابل هو الدائرة المفتوحة أو ماس كهربائى ، يتم إنشاء نبض ينعكس ، يتلقى اختبار ويتعامل مع موجة ينعكس ، نتائج القياس المعروضة على الشاشة. TDR يمكن اختبار كابل الدائرة المفتوحة والدوائر القصيرة ، ومساعدة مهندس بسرعة العثور على موقع مشكلة كابل. فمن أكثر ملاءمة وكفاءة لإصلاح كابل خاطئ.

-مقياس الطاقة الضوئية: (إذا كنت بحاجة إلى هذه الوظيفة ، يرجى اختيار X9-MOVTADHS)

انقر فوق التطبيق OPM ، عداد الطاقة البصرية ، الطول الموجي: 1625,1550nm ، 1490nm ، 1310nm ، 1300nm ، 850nm ، نطاق القياس ،-70 ~ + 10 dBm ، لاختبار الطاقة البصرية وفقدان رابط الألياف القياس النسبي ، فمن الضروري أداة لتركيب وصيانة الاتصالات الألياف البصرية ، تلفزيون الكابل والأمن الدوائر التلفزيونية المغلقة.

توصيل نهاية واحدة من الألياف إلى واجهة OPM ، وربط نهاية أخرى إلى جهاز الإرسال والاستقبال البصرية أو أجهزة الإرسال والاستقبال الألياف الخ المعدات. (إذا كنت بحاجة إلى هذه الوظيفة ، يرجى اختيار X9-MOOVTADHS)

-البصرية خطأ محدد: (إذا كنت بحاجة إلى هذه الوظيفة ، يرجى اختيار X9-MOVTADHS)

--------------------- HDMI المدخلات:

1 قناة هدمي الإخراج ، ودعم 1920*1080P ،

1CH HDMI المدخلات ، 720 × 480p /720 × 576p/1280 × 720p /1920 × 1080p /1024 × 768p/1280 × 1024p/1280 × 900p /1440 × 900p العرض ، دعم سجل الفيديو واللقطة.

-المزيد من التطبيقات كما يلي:

الفيديو السريع ، اختبار IPC السريع ، onvif السريع ، اختبار IPC ، RTSP ، المتصفح ، أداة اختبار HIK ، أداة اختبار Dahua ، IPC الظاهري ، معاينة متعددة

Networl اختبار أداة

: بينغ,, مسح IP, اختبار عرض النطاق الترددي, dhcp, رابط مراقب, منفذ مكتشف, واي فاي, ip traceroute, اكتشاف ip السريع, رابط مراقب.

---------------------كابل الراسم ،:

كابل التتبع ، البحث كابل BNC ، كابل الشبكة و كابل الهاتف من الكابلات الفوضى ربط اختبار كابل أو كابل BNC إلى منفذ UTP أو [مسح كابل] (الفيديو خارج) ميناء في الجزء السفلي. بقعة رمز كابل التتبع لإدخال ، انقر فوق الرقم على الشاشة لضبط نوع الصوت. يستخدم وضع UTP للبحث في كابل الشبكة العادي أو غيرها من الكابلات ، ويستخدم وضع STP للبحث في كابل الشبكة محمية.

تدوير مفتاح تتبع الكابل لتشغيل. دوران في اتجاه عقارب الساعة يزيد من الحساسية ، دوران عكس اتجاه عقارب الساعة تقليل الحساسية.

يمكن اختبار تتبع الكابل واختبار الكابل في نفس الوقت.

أنها مريحة للناس لمعرفة الطرف الآخر من كابل تشكيل الكابلات فوضوي في صيانة الأمن وهندسة الشبكة. أثناء البحث عن كابل BNC ، قم بتوصيل منفذ واحد من مقاطع التمساح إلى شبكة النحاس أو النحاس من كابل BNC ، والآخر لتوصيل سلك تأريض (نوافذ ممنوعة)

-اختبار الكابل: اختبار كابل شبكة محلية أو كابل الهاتف

توصيل كابل شبكة محلية أو كابل الهاتف مع اختبار الدوائر التلفزيونية المغلقة واختبار الكابل. وبعد ذلك سيتم عرض حالة الاتصال ونوع الكابل وتسلسل الأسلاك بالإضافة إلى الرقم التسلسلي لمجموعة اختبار الكابل. عدد اختبار الكابل هو 255.

كابل اختبار

اضغط على "كابل اختبار رسم خريطة" ، يطفو على السطح مباشرة من خلال كابل وكروس كابل سكيتش ، فمن لمرجع تسلسل الخط ، عندما الكريستال على الضغط الأول في الملتوية زوج.

كابل توصيل اختبار"S LAN ميناء،انقر أيقونة""لإدخال RJ45 كابل TDR اختبار التطبيق.
اختبار واحد:TEst وضع كابل،طول و توهين.

تكرار اختبار:COntinue لاختبار حالة الكابل،طول و توهين.

حالة:Aأي fter ربط،شاشة عرض"على الانترنت"،إذا لم يكن ربط أو فتح الدائرة،شاشة عرض"الدائرة المفتوحة"،إذا زوج الكابل هو ماس كهربائى،شاشة عرض"ماس كهربائى".

طول:THe max طول الاختبار 180 متر،عندما يكون الكابل هو الدائرة المفتوحة أو ماس كهربائى،يمكن اختبار طول الكابل،إذا شاشة عرض"على الانترنت"،لن تكون نتيجة الاختبار دقيقة.

كابل جودة اختبار:الأخضر هو كابل ذات نوعية جيدة،الأصفر هو كابل نوعية رديئة،الأحمر هو الماء سكب كابلE ،سيتم عرض قيمة التوهين عند كابل أكثر من 10 أمتار.

المتقدمة اختبار:TEst كابل زوج حالة،طول،توهين،انعكاسية،مقاومة،الإنحراف و المعلمة الأخرىS.

توهين انعكاسية:Aأي fter ربط،إذا كانت قيمة الانعكاسية 0،هو أفضل جودة الاتصالات

مقاومة:Aأي fter ربط،إذا كانت قيمة المعاوقة 100Ω،هو أفضل جودة الاتصالات،النطاق عموما في 85-135Ω.

الانحراف:بعد 1000 متر تصل الرابط،عندما تكون قيمة الانحراف 0ns،هو أفضل جودة الاتصالات،إذا أكثر من 50ns،سوف يسبب معدل خطأ قليلا في الإرسال.

كابل تسلسل الرسم:

مخطط كابل مستقيم من خلال وعبر أكثر،شاشة تسلسل الكابل للرجوع إليها.

أداة اختبار DH ، أداة هواوي ، أداة اختبار UNV ، IPC الظاهري ، المتصفح

-السيارات هد مستوى متر ، كببس اختبار الكاميرا ، تف خارج.

----------------------- DC24V الناتج.

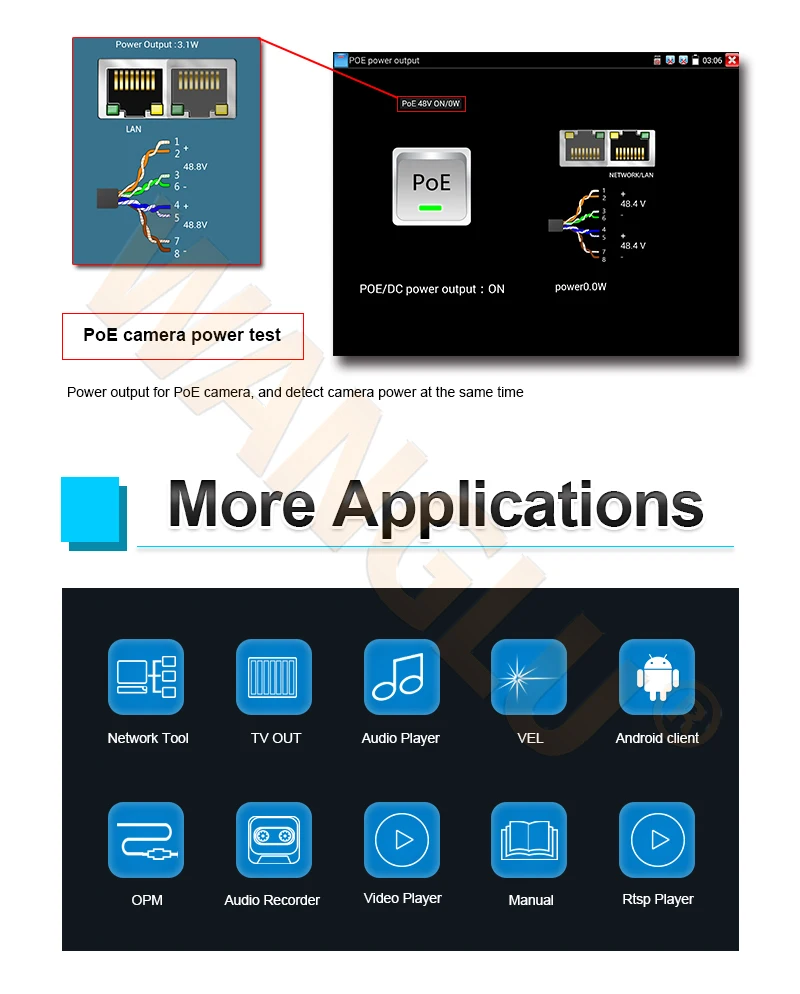

-مخرج طاقة 48 فولت بو

------------- رقمي متعدد:

DH IPC أداة اختبار:
