أدوات اختبار ذاكرة الوصول العشوائي DDR4 DDR3 DDR2 بطاقة AMT128 Pci-E المهنية محلل إصلاح وحدة الذاكرة اختبار الصيانة

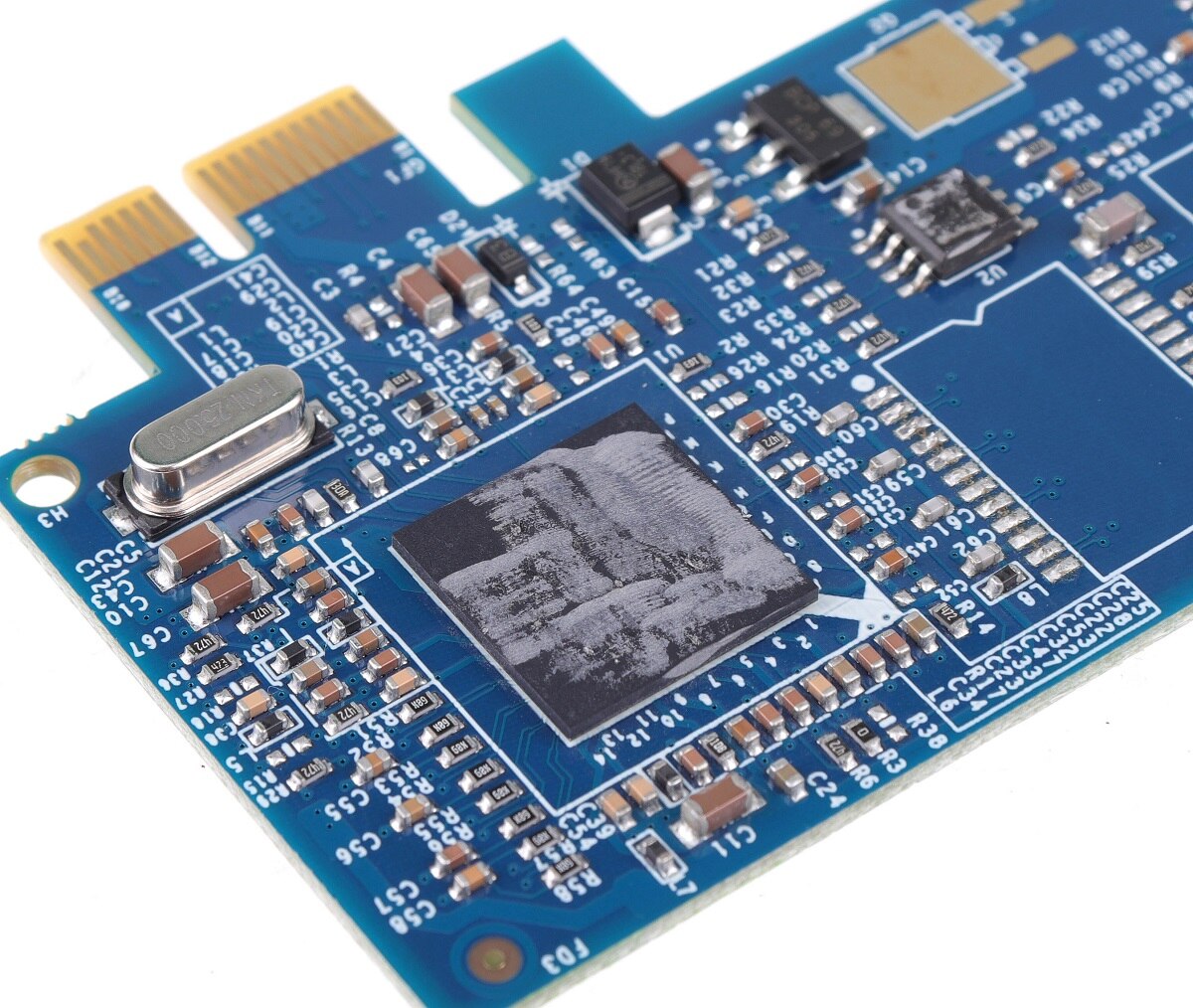

مقدمة وتعليمات لبطاقة اختبار AMT64/AMT128

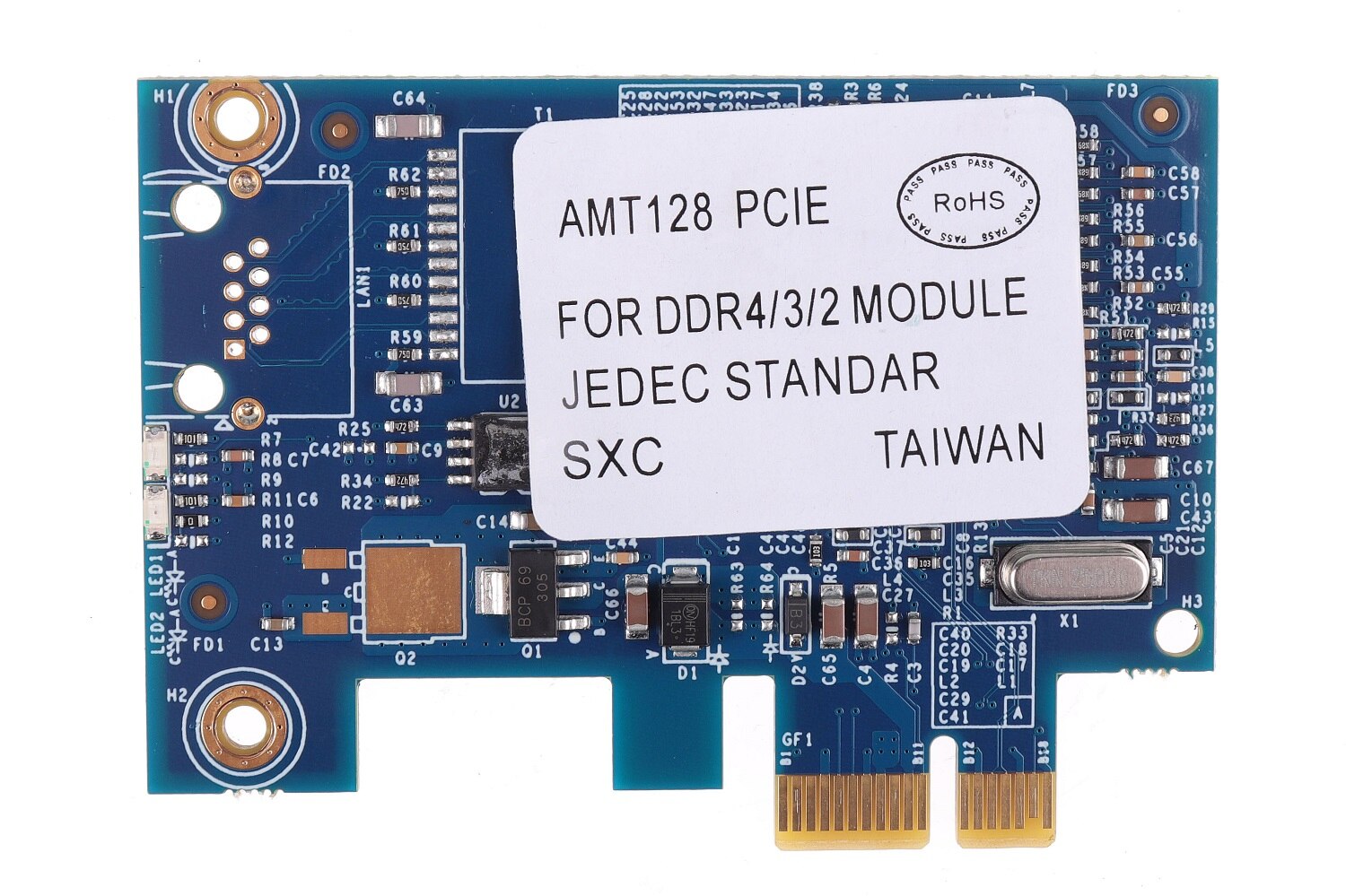

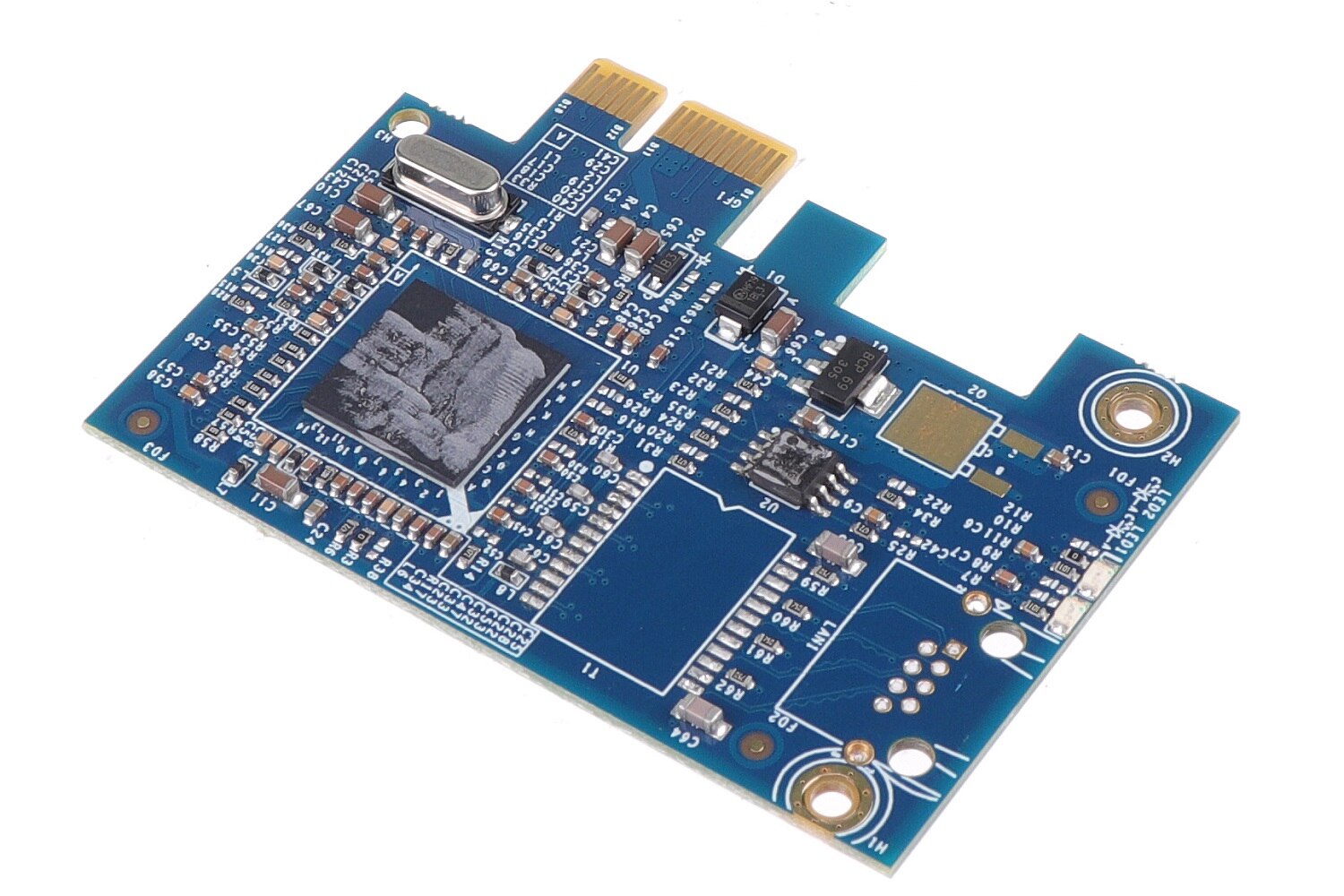

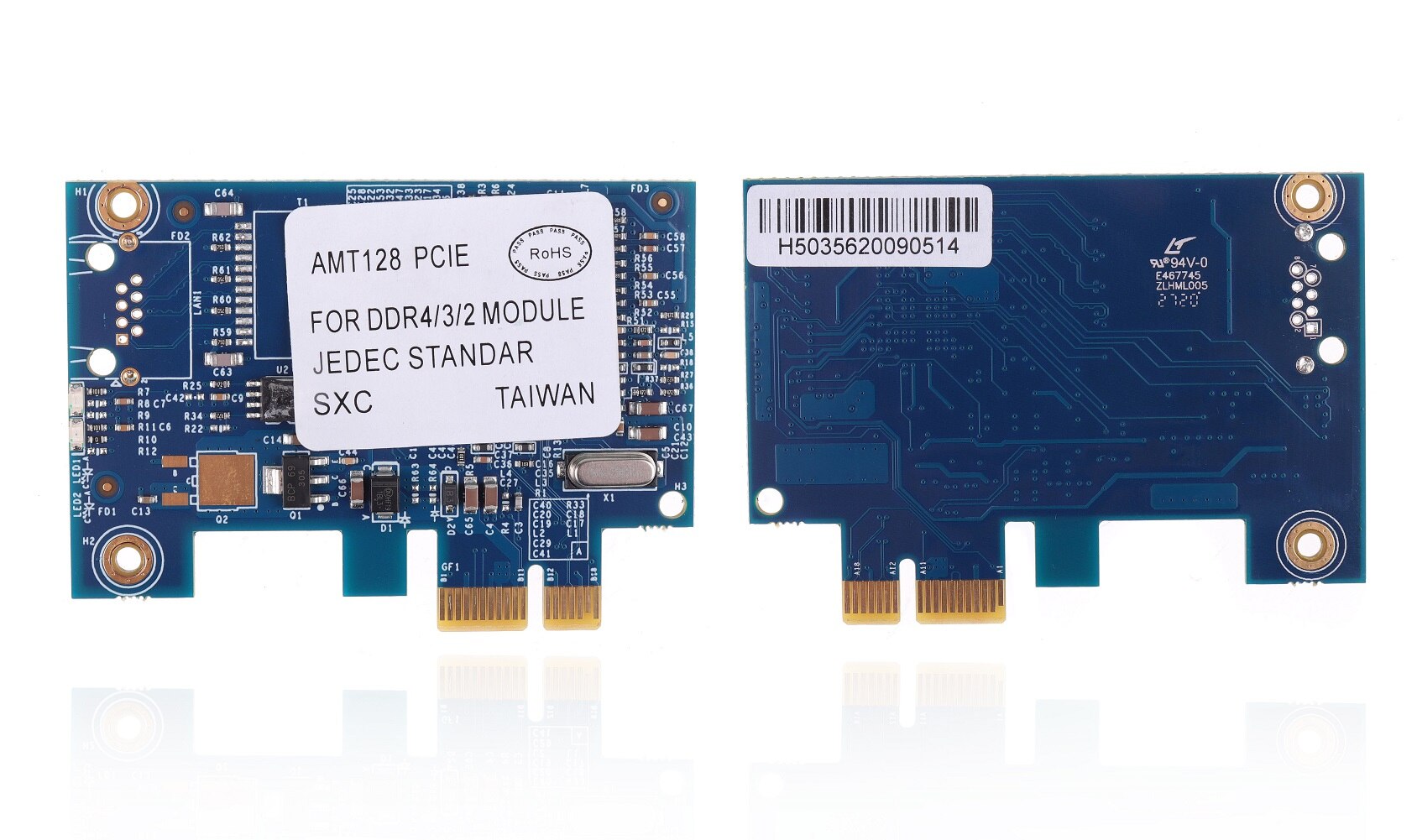

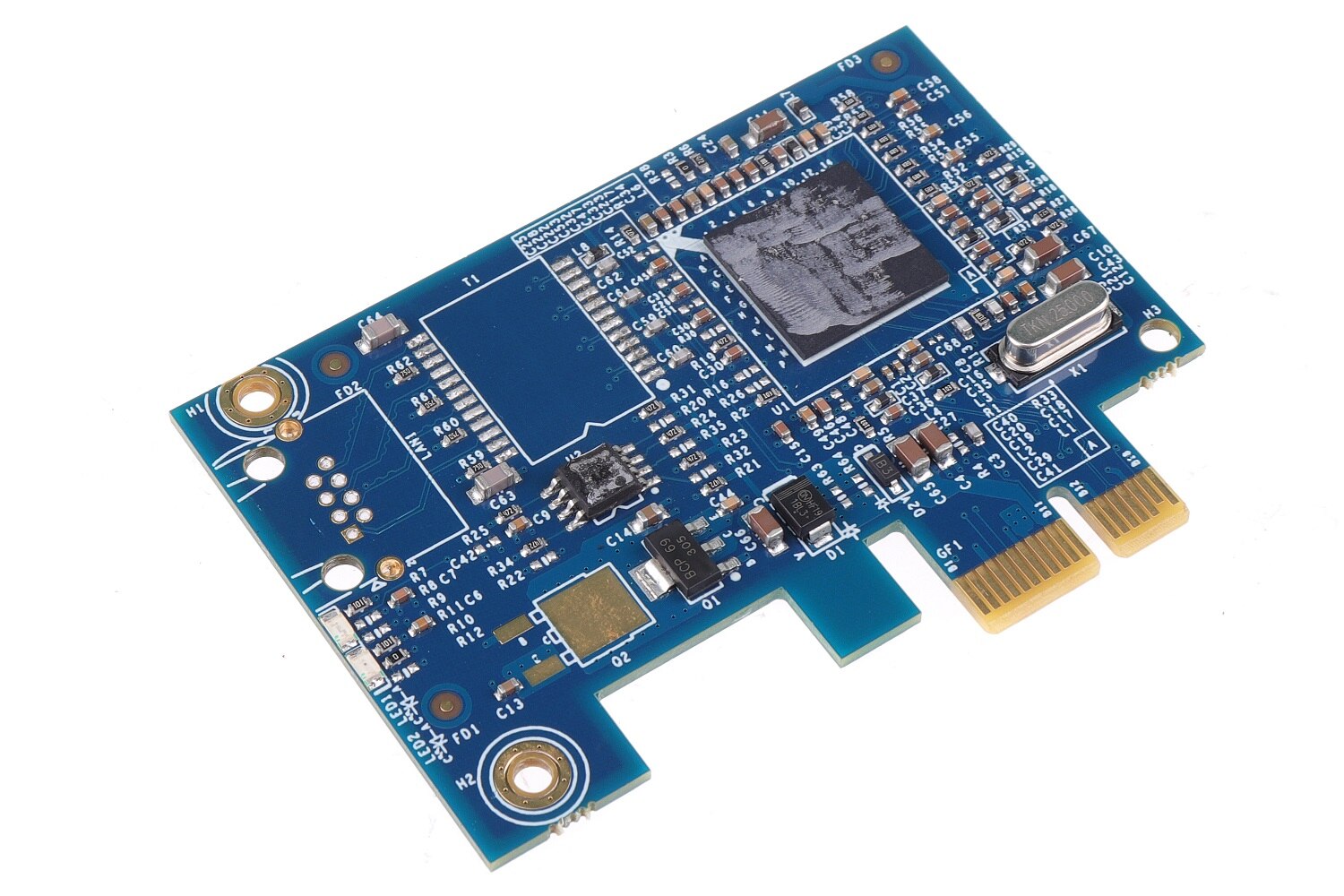

اسم المنتج: متعدد النواة Mbits المتقدمة اختبار موديلو PCIE الإصدار

الميزات:

1.Support اختبار متعددة في وقت واحد من وحدات على الوجهين ،

2. وهو يدعم الاختبار المتوازي في وقت واحد من وحدات المعالجة المركزية متعددة النواة ، مع سرعة الاختبار السريع ومعدل الكشف العالي.

3. عرض تردد وتوقيت وحدة درام لتجنب ظروف الاختبار الخاطئة.

4.DDR2 ذاكرة اختبار شرائح اللوحة الأم ، ودعم إنتل P35 641 P45 X48 شرائح اللوحة الأم.

5.DDR3 الذاكرة اختبار يدعم إنتل P55 X58 H61 Z68 B75 Z77 H81 b85 Z87 Z97 شرائح اللوحة AMD AM3 AM3 + FM1 FM2 اللوحة.

6.DDR4 اختبار الذاكرة يدعم إنتل X99 Z170 B150 H110 شرائح اللوحة الأم.

التفاصيل:

1.Support متعدد النواة اختبار مواز ، وقت اختبار قصير وأفضل جودة الاختبار.

2-عندما يتم اختبار وحدات متعددة على الوجهين في نفس الوقت ، يتم عرض موقف الجسيمات الخطأ الفعلي لتحسين كفاءة الصيانة ؛

3. عرض تردد وتوقيت وحدة درام لتجنب ظروف الاختبار الخاطئة.

4.Support أحدث شرائح إنتل DDR4 X99/Z170.

5.Support ddR4/DDR3 اختبار وحدة الذاكرة.

6. جميع الشركات المصنعة وحدة الذاكرة الرئيسية في تايوان تستخدم ذلك. العملاء مدعوون للشراء.

7. من المستحسن استخدام اللوحة الأم Gigabyte/ Gigabyte GA-Z170-HD3 مع وحدة المعالجة المركزية 6100

شرائح دعم قائمة:

مناسبة:

1. الأفراد العاملين لحسابهم الخاص ، والرؤساء وهواة صيانة الأجهزة تشارك في معالجة الذاكرة ، والذاكرة بالجملة ، وإصلاح الذاكرة وتجميع الكمبيوتر DIY بها بنفسك.

2-ورش عمل مهنية أو مؤسسات خاصة تعمل في استعادة الذاكرة وإعادة التفتيش والشحن.

3-مؤسسات التدريب أو المدارس الخاصة بصيانة الأجهزة.

فريد الميزات:

1 ، يعتمد إصدار PCIE واجهة PCIE ، التوصيل والتشغيل للوحة الأم الجديدة بدون فتحة الكمبيوتر ، لا توجد حاجة لبطاقة المحول ، ويمكن توصيله بفتحة بطاقة جرافيكس PCIE. (لا PCI اللوحات الأم الجديدة مع فتحات مثل H61 و H81 هي التوصيل والتشغيل. اللوحات الأم القديمة هي التوصيل والتشغيل طالما أن لديهم واجهة PCIE ، مجرد سد العجز في فتحة بطاقة جرافيكس PCIE.)

2 ، ووقت الكشف سريع ، ونوعية الذاكرة المكتشفة جيدة ، والاستقرار مرتفع ، والتوافق مرتفع.

3 ، ودعم الكشف في وقت واحد من ذاكرة متعددة على الوجهين ، بحيث يمكنك اختبار جودة رقاقة الذاكرة على كل فتحة في نفس الوقت ، وتحديد بدقة جودة رقاقة محددة. أنها مريحة للغاية لاختبار الذاكرة الشامل على مستوى المصنع.

4. موقع جزيئات بت سيئة متميزة بدقة ، ويتميز الموقع المحدد للذاكرة على الوجهين رقاقة سيئة ، وهذا هو ، والجانبين الأمامي والخلفي من الذاكرة متميزة.

5 ، يمكن للبرنامج التعرف تلقائيا والحكم على ذاكرة مواصفات 4 ، 8 ، 16 بت رقائق ،

6. هذه البطاقة هي نسخة PCIe وليس لديها وظيفة تشغيل رمز التشخيص اللوحة الأم. فيما يتعلق بالسبب ، يعرف الخبراء لماذا ، باستثناء اللوحات الأم Gigabyte بدون فتحات PCI التي تدعم تشغيل رمز PCIE ، لا تدعم اللوحات الأم الأخرى تشغيل رمز PCIE. تحتاج إلى الإشارة إلى أي عنصر من عناصر الاختبار يعمل إلى ويمكنك سد العجز في بطاقة التشخيص المدعومة من قبل اللوحة الأم.

7. هذه البطاقة تدعم اختبار ذاكرة الخادم لإصدار منصة الخادم ، يرجى الاطلاع على الشكل أدناه للحصول على التفاصيل ؛

8. مع ضوء مؤشر حالة الاختبار يمكنك معرفة حالة الكشف عن الذاكرة دون عرض ومضات الضوء الأخضر عند تشغيل الاختبار: الضوء الأخضر هو دائما على عندما يمر الاختبار ، والضوء البرتقالي هو دائما على عندما يفشل الاختبار. عندما يكون الضوء البرتقالي قيد التشغيل ، قم بتوصيل الشاشة لعرض موقع الجسيمات السيئة.

طريقة التثبيت:

بعد اللوحة الأم ، وحدة المعالجة المركزية والذاكرة جاهزة ، أدخل بطاقة اختبار الذاكرة لدينا في تركيب الأجهزة لإكمال.

أداء بدء التشغيل اختبار:

إذا لم تتمكن من إدخال واجهة الاختبار التالية بعد التمهيد ، إعادة تشغيل الكمبيوتر ؛ أدخل إعدادات BIOS ، والعثور على بدء تشغيل الشبكة أو PXE التمهيد ، حفظ وإعادة تشغيل ، أدخل إعدادات BIOS مرة أخرى ، وتعيين AMT64PCIE كالتمهيد الأول.

اختبار الخيار إعدادات:

أثناء الاختبار ، اضغط على مفتاح S على لوحة المفاتيح لإدخال واجهة إعداد خيار الاختبار. باستخدام لوحة المفاتيح واجهة PS2 سيكون لها المزيد من التوافق. بعد الضغط على مفتاح S ، سيكون لواجهة الإعداد المنبثقة تأخير معين اعتمادًا على عنصر الاختبار الحالي. اضغط يرجى الانتظار لفترة من الوقت بعد الضغط على زر S ، واجهة الإعداد سوف يطفو تلقائيا بعد الانتهاء من عناصر الاختبار الحالية.

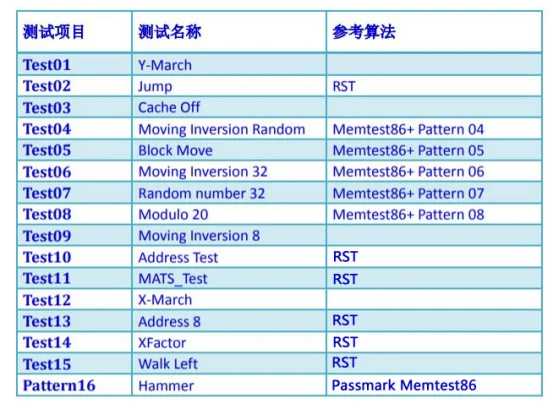

اختبار البنود:

المعروف القضايا:

بسبب الحد من الخوارزمية ، قد يكون عنصر الاختبار "test 05" ظاهرة تكرار مواقف الجسيمات السيئة. على سبيل المثال ، إذا فتحة 1 ، الجانب الأمامي BYTE1 هو الجسيمات السيئة ، والجانب الأمامي/الخلفي من فتحة 2/3/4 قد تظهر أيضا كاذبة الأكاذيب. في هذه الحالة ، يمكن إغلاق عنصر الاختبار هذا مؤقتا ، وسيتم استخدام نتائج العناصر الأخرى للحكم آخر.

خريطة موقع الجسيمات الذاكرة:

يرجى إدراج وحدة الذاكرة في اللوحة الأم لتحديد جزيئات الخطأ المقابلة في الشكل التالي ؛

الذاكرة واحدة ومزدوجة الوجهين التعريف:

في الشكل ، يمثل كل مربع أحمر صغير جسيمات الذاكرة التي ترفق جزءًا من المربع. يمكن للذاكرة أن تحمل وحدتين ، وقمة البيانات لكل مجموعة أفقية هي 64 بت ؛ يتم حسابها من قبل عدد الجسيمات ، لتشكيل وحدة ، تتطلب جزيئات 8 بت 8 جسيمات ، وجسيمات 16 بت تحتاج فقط إلى 4 جسيمات وجسيمات 4 بت تتطلب 6 جسيمات.

وتسمى وحدة الذاكرة مع وحدة واحدة فقط من جانب واحد واثنين من وحدات هو وحدة على الوجهين. لوحدة الذاكرة تتألف من جزيئات 8 بت ، ونحن نسميها وحدة متوافقة. وحدة متوافقة مع وحدة واحدة فقط تستخدم جزيئات 8 8 بت. عندما الأسلاك ثنائي الفينيل متعدد الكلور ، يتم وضع 8 جزيئات فقط على جانب واحد ، في حين أن العصي الذاكرة من اثنين من وحدات لديها 8 جزيئات على كلا الجانبين. الفهم البسيط هو أن العصي الذاكرة مع الجسيمات على جانب واحد هي المعكرونة واحدة ، وتلك مع الجسيمات على كلا الجانبين هي الشريط على الوجهين. هذا هو مصدر من جانب واحد وشرائط على الوجهين. موظفي الصيانة لدينا لا يمكن أن نفهم ذلك ببساطة. نحن تقسيم شرائح من جانب واحد وعلى الوجهين وفقا لحقيقة أن عصا الذاكرة واحدة تتكون من وحدتين. وينطبق الشيء نفسه على أجهزة الكمبيوتر الشخصية. هذه هي الطريقة التي يتم بها استخدام الذاكرة. لذلك لا يمكننا فقط النظر إلى جزيئات عصا الذاكرة لتحديد ما إذا كان هو المعكرونة واحدة أو على الوجهين. على سبيل المثال ، عصا الذاكرة تتكون من 4 جزيئات ، لأن وحدة يتطلب 16 الجسيمات ، وعصا الذاكرة حجم عادي جانب واحد من ثنائي الفينيل متعدد الكلور لا يمكن أن تعقد 16 الجسيمات على الإطلاق ، لذلك عندما يتم توجيه ثنائي الفينيل متعدد الكلور ، يتم وضع 8 جزيئات على جانب واحد. هذا النوع من عصا الذاكرة يبدو وكأنه شريط على الوجهين لأن هناك جزيئات على كلا الجانبين ، لكنه شريط من جانب واحد. هناك أيضا ثنائي الفينيل متعدد الكلور أكبر مع قالب على كل جانب. مجموعة من 16 الجسيمات هي شريط حقيقي على الوجهين يتكون من جزيئات 4 بت. (لأن وحدة الذاكرة المكونة من جزيئات 4 بت كانت في السابق مدعومة فقط من قبل بعض وحدات المعالجة المركزية AMD ، ويسمى AMD شرائط مخصصة ، ولكن الآن وحدات المعالجة المركزية إنتل كور 8th جيل متوافقة اللوحات الأم H110 قادرة على ذاكرة DDR3 يمكن أيضا استخدام وحدة الذاكرة 4 بت هذه)

هناك أيضا نوع من جزيئات الكريستال التوأم التي لا تظهر في الشكل أعلاه. هذا النوع من الجسيمات يغلف أساسا اثنين من الجسيمات في IC. عصا الذاكرة المكونة من هذا النوع من الجسيمات هي نفس عصا الذاكرة المكونة من جزيئات 16 بت ، وتشكيل واحد وحدة أيضا يتطلب فقط 4 ICs.

مخطط اختبار المنصات المختلفة:
