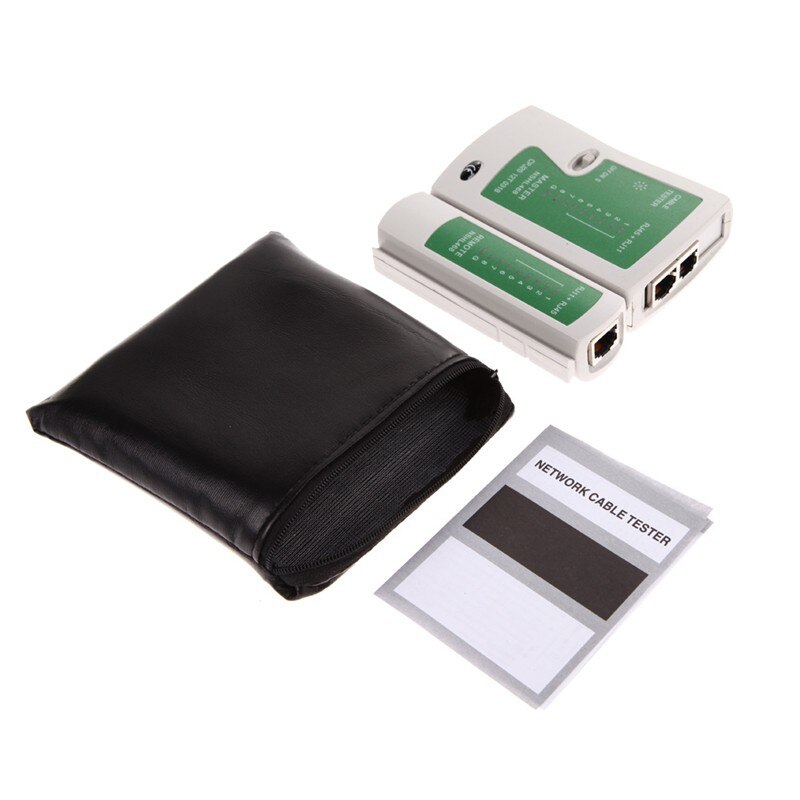

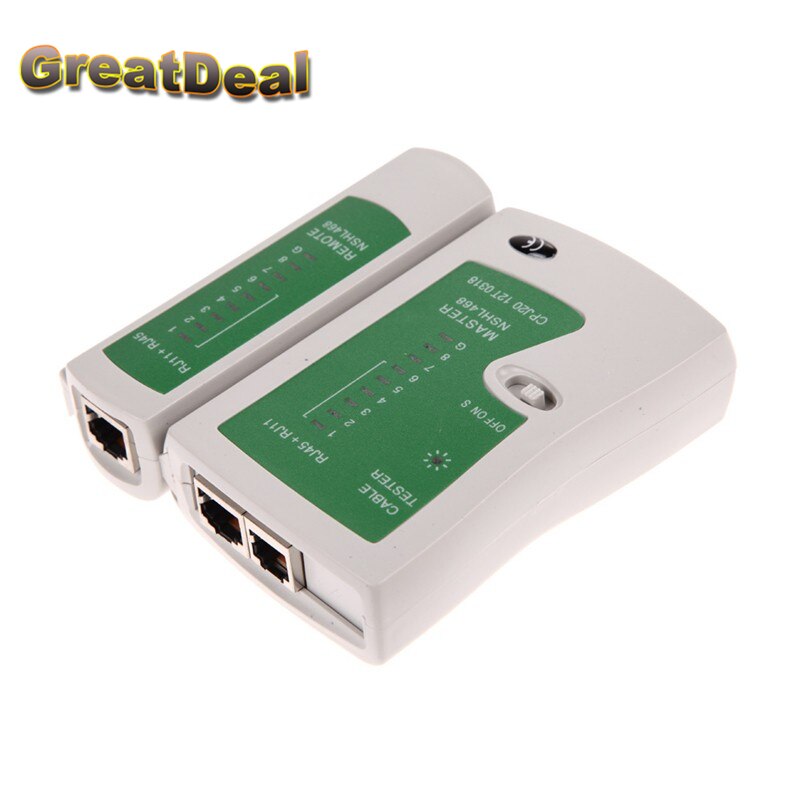

أداة اختبار كابل شبكة RJ45 HY968 ، RJ11 RJ12 CAT5 cat5e cat6 cat7 UTP LAN

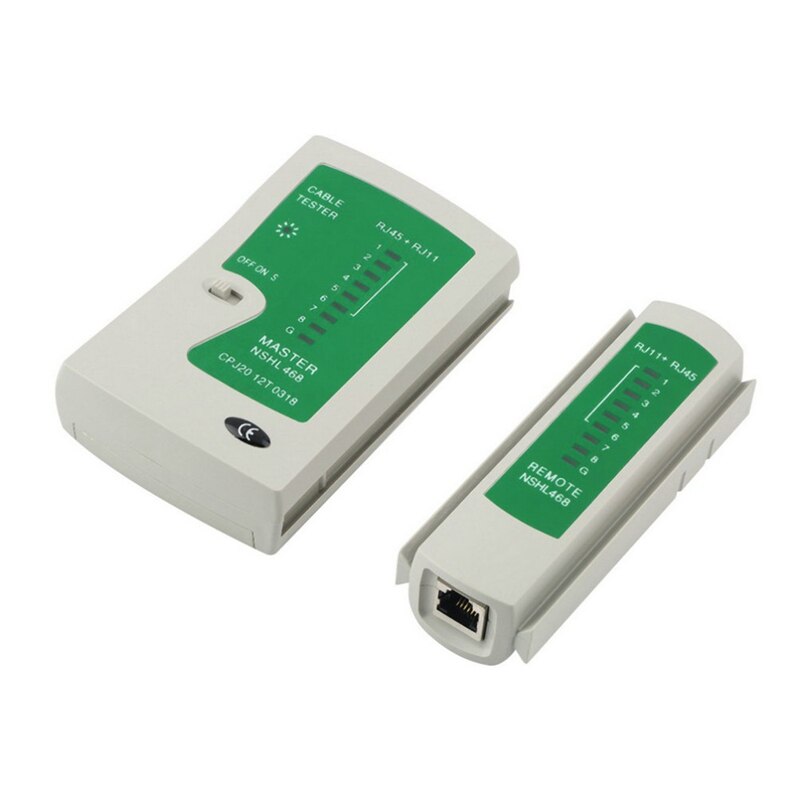

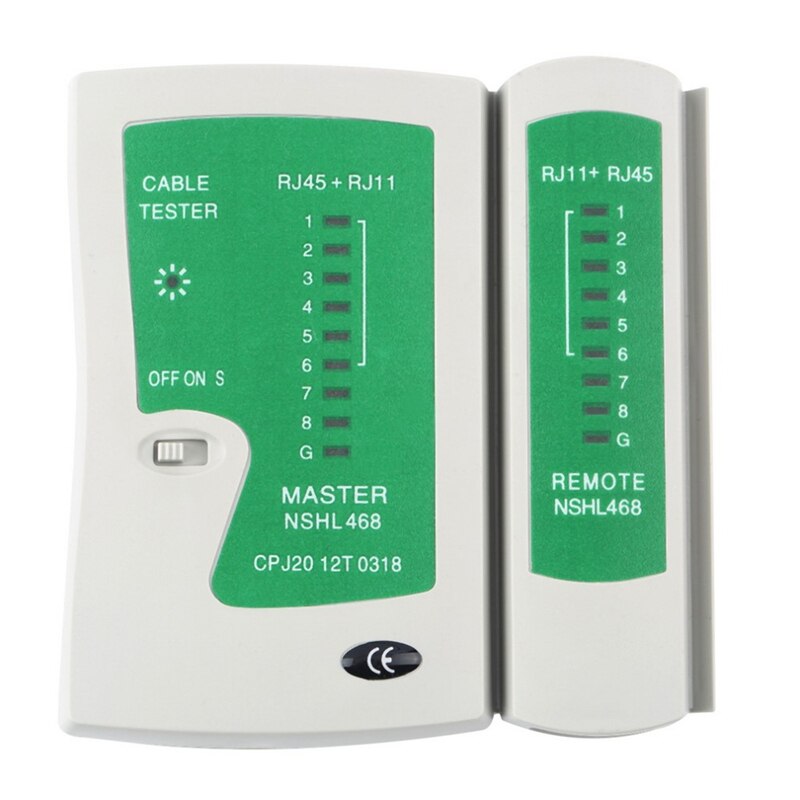

اختبار الكابلات المزدوجة الملتوية: التبديل على الطاقة.(S هو الصف التلقائي بطيئة ، دليل ميس.) وضع الكابلات في كل من اختبار الرئيسي واختبار عن بعد. أضواء اختبار الرئيسي سوف تتحول على شكل متسلسل 1 إلى G.

اختبار الرئيسي: 1-2-3-4-5-6-7-8-G.

جهاز اختبار عن بعد: 1-2-3-4-5-6-7-8-G RJ45.

1-2-3-4-5-6 RJ11.

فيما يلي اتصالات غير طبيعية:

إذا كان كابل واحد ، على سبيل المثال كابل NO.3 هو فتح الدوائر ، واثنين من أضواء NO.3 من tseter الرئيسي واختبار عن بعد لن تتحول.

إذا لم يتم توصيل عدة كابلات ، فلن يتم تشغيل عدة أضواء على التوالي. إذا تم توصيل أقل من اثنين من الكابلات ، فلن يتم تشغيل أي من الأضواء.

إذا تم اختلال طرفي كابل ، على سبيل المثال NO.2and NO.4 ، ثم يعرض على:

اختبار الرئيسي: 1-2-3-4-5-6-7-8-G.

جهاز اختبار عن بعد: 1-4-3-2-5-6-7-8-G.

إذا كانت اثنين من الكابلات قصيرة الدائرة ، لا يوجد أي من الأضواء المقابلة على جهاز الاختبار عن بعد في حين لا يزال اختبار الرئيسي دون تغيير. إذا كانت ثلاثة كابلات ، بما في ذلك ثلاثة ، هي دائرة قصيرة ، لا شيء من liaghts المقابلة على.

إذا كانت لوحات التصحيح الاختبار أو لوحة الحائط أوتلز ، سيتم توصيل اثنين من الكابلات التي يمكن أن تتطابق مع بعضها البعض (RJ45) إلى اختبار.

إذا كانت كابلات الاختبار من نفس المحاور ، تتحول BNC عند عمل الكابل.

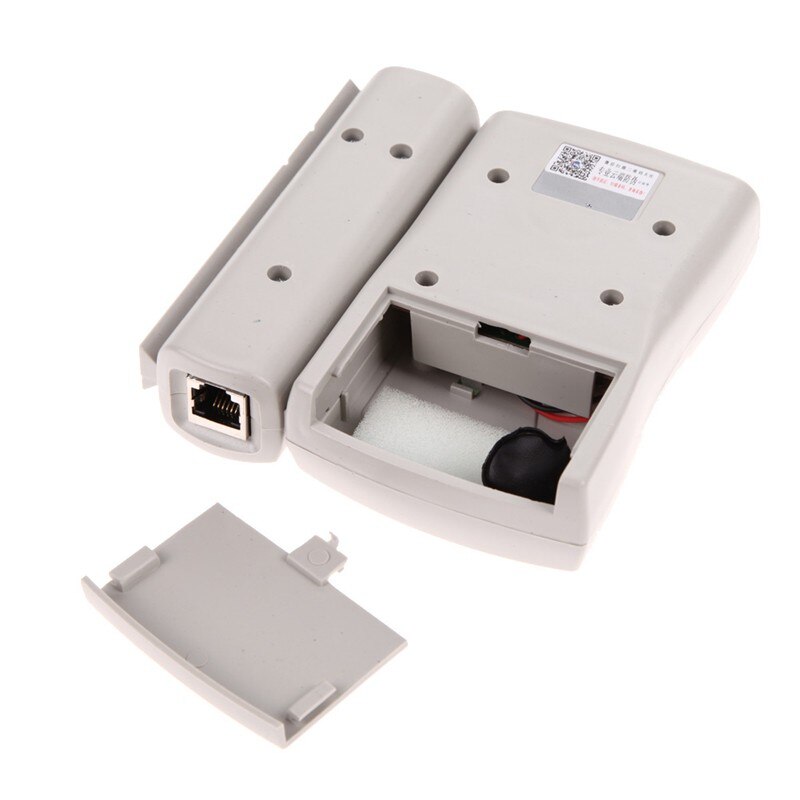

9 فولت يتم استخدام البطارية المكررة في هذا الاختبار. وينصح البطارية لتغيير إذا كان أي ضعف ضوء أوبيرس. (لا يتم تضمين البطارية.)

اللون: أسود

الرئيسية تسيتر الحجم: 105*67*28 مللي متر.

جهاز اختبار عن بعد الحجم: 105*38*28 مللي متر.
